Inspiron 545レビュー/(13)筐体内部をチェック
チェック! Inspiron 545の販売は終了しました。後継機は Ispiron 580 です。
詳しくは  Inspiron 580レビュー / Inspiron 580の特徴 をご参照ください。
ここでは、Inspiron 545の筐体内部について見ていきます。

筐体内部にアクセスするには、「(12)カバーの開け方をチェック」で説明した手順を実行します。

Inspiron 545筐体内部

そうすると右側面部が外れ、上の写真のように筐体内部を確認できるようになります。
右側が前面パネルです。
左上には電源、左中央にはマザーボード、右上には光学ドライブなどを搭載できるベイ、右中央にはHDDベイが配置されています。

内部

ミニタワー型という大きめの筐体を採用しているため、スペースに非常に余裕があるのがわかります。

広い

スペースに余裕があるため、放熱効果に優れており、熱暴走が起こりにくくなります。

各パーツについて詳しく見てみましょう。

電源

左上には電源が配置されています。出力は300W。特殊な用途(高画質で3Dゲームを楽しみたい場合など)で使用するのなら別ですが、一般的な用途であれば十分だと思います。

マザーボード

電源の下にはマザーボードが配置されています。中央にCPU冷却ファン、右にはメモリソケットが見えます。左側の背面部分には排気ファンが設定されています。

CPU冷却ファンの下にある緑色のボードは、グラフィックボードです。

グラフィックコントローラ

上の写真がグラフィックボード。このInspiron 530に搭載しているグラフィックボードは、PCI Express×16接続のATI Radeon(TM) HD 3650 256MBです。

Inspiron 545には、拡張スロットとしてPCI Express×16が1つ、PCI Express×1が1つ、PCIが2つの合計4つ、用意されています。グラフィックボードでPCI Express×16を占有しているため、空きスロットは3つということになります。

拡張ポート

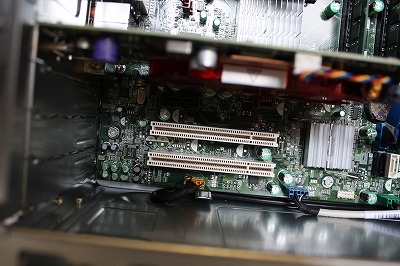

上の写真の2つの白いスロットがPCIスロットです。その上にPCI Express×1が1つ配置されているのですが、グラフィックボードの影になっていますね。

メモリスロット

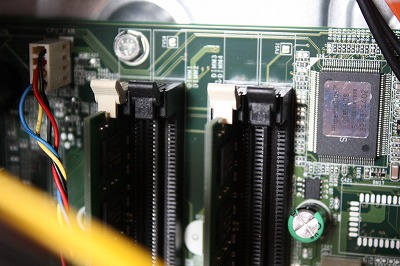

CPUの右にはメモリスロットが4つ配置されています。

メモリ

このInspiron 545では、2GB×2のメモリを搭載しているため、スロットが2つ空いています。

次に、右上のドライブベイ部分を見てみましょう。

光学ドライブ

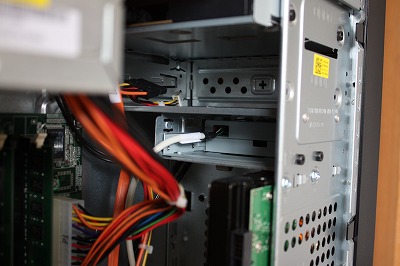

3つのベイが存在し、一番上と2番目は5.25インチドライブベイです。一番下は3.5インチドライブベイです。

このInspiron 545では、一番上に光学ドライブが、3番目にカードリーダーが配置されています。

5.25インチベイ

3.5インチベイ

Inspiron 545 HDD

上の写真の緑色のパーツはHDDです。Inspiron 545にはHDDベイが2つ装備されているため、増設することが可能です。

Inspiron 545空気の流れ
