DELL Inspiron 580s レビュー 筐体内部

ここでは、Inspiron 580sの筐体内部について見ていきます。

筐体内部にアクセスするには、背面部右にある2つのネジをドライバなどで緩めてやる必要があります。 他のDELLパソコンではドライブを使わずとも筐体内部にアクセスできるモデルもありましたが、Inspiron 580sでは残念ながらドライバを使用する必要があります。

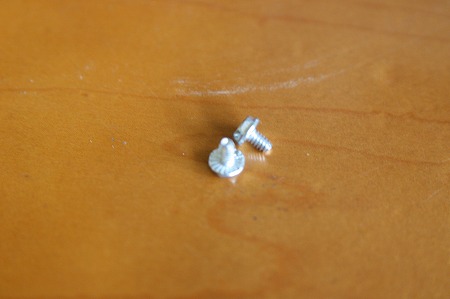

ネジを外したらなくさないよう注意しましょう。


背面部にある出っ張り部分を後ろにずらせば、側面部が外れます。


力はほとんど入りません。

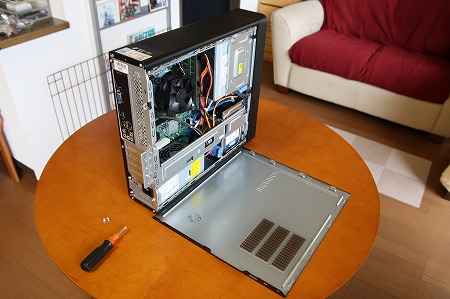

すると左側面部が外れ、上の写真のように筐体内部を確認できるようになります。




右側が前面パネルです。
左上にはマザーボードとCPU、中央にメモリソケット、左下には電源、右上には光学ドライブなどを搭載できるベイ、右下にはHDDベイが配置されています。

スリムタイプなのですが、それほどぎゅうぎゅうにパーツが押し込められている印象はありません。

各パーツについて詳しく見てみましょう。

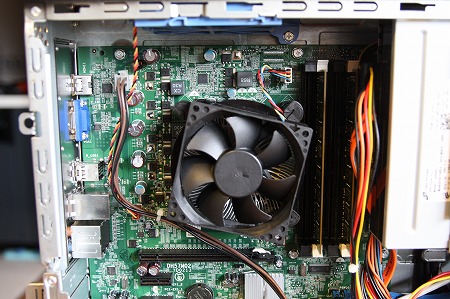

左上にはマザーボードが配置されています。中央にCPU冷却ファン、右にはメモリソケットが見えます。

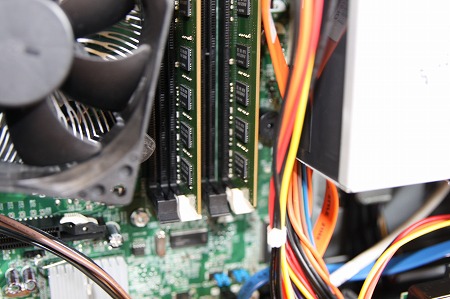

CPUの右にはメモリソケットが4つ配置されています。
光学ドライブの影になっているのでちょっとわかりにくいですね。
このInspiron 580sでは2つのメモリモジュール(2GB×2)を搭載しているのがわかります。

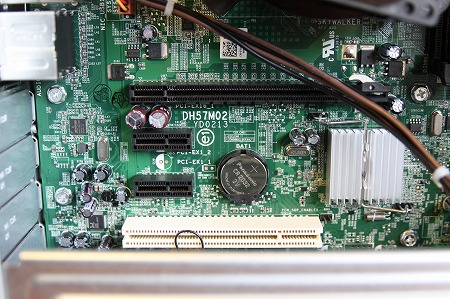

冷却ファンの下には拡張スロットが配置されています。このInspiron 580sには、PCI Express×16が1つ、PCI Express×1が1つ、PCIが2つの合計4つの拡張スロットが用意されています。今回の構成では、拡張カードを搭載していないので、すべてのスロットが空いている状態です。

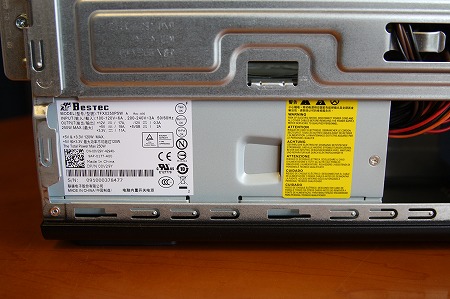

左下には電源が配置されています。出力は250W。特殊な用途（高画質で3Dゲームを楽しみたい場合など）で使用するのなら別ですが、一般的な用途であれば十分だと思います
。



右上には、光学ドライブが配置されています。


右下にはHDDが配置されています。
