DELL Studio XPS 7100 レビュー 筐体内部

ここでは、Studio XPS 7100の筐体内部について見ていきます。

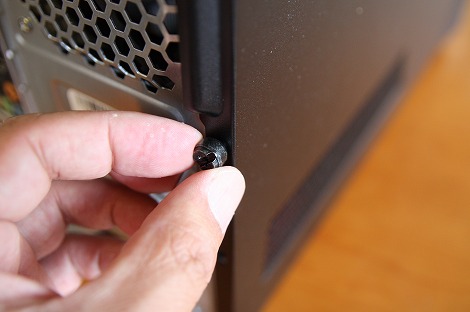

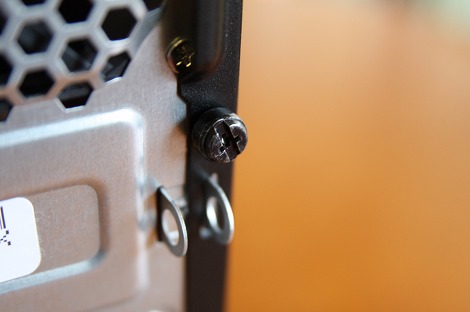

筐体内部にアクセスするには、背面部右にあるネジを緩めてやる必要があります。


大きめのネジなのでドライバを使わず、手で緩めることができます。外したネジはなくさないよう注意しましょう。


ケースをしっかり閉めないと、埃などが入ってトラブルの原因となることがあります。

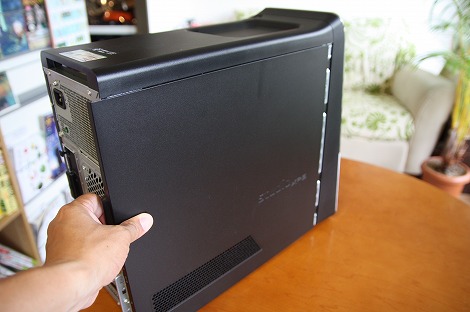

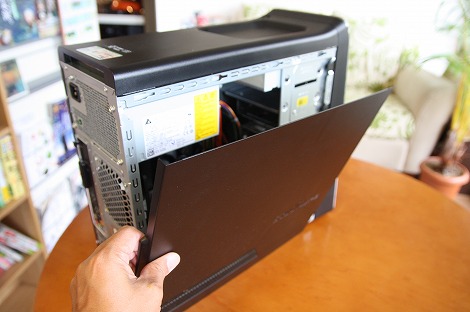

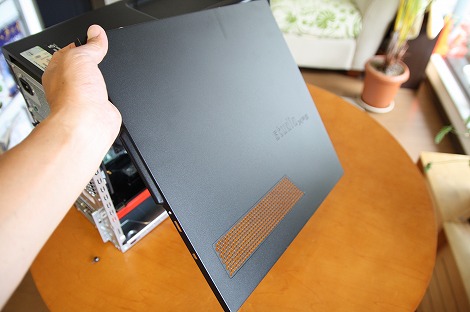

出っ張り部分を後ろにずらせば、側面部が外れます。


力はほとんど入りません。


側面部は鉄製のため、たわんだりすることはありません。結構剛性があります。



内部構造について詳しく見ていきます。

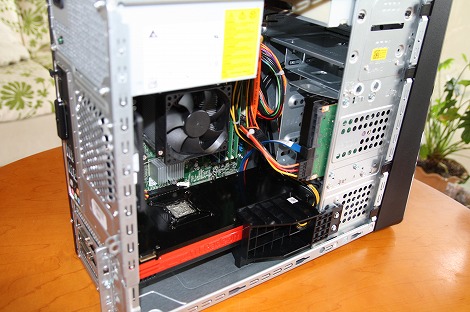

右側が前面パネルです。
左上には電源、その奥にマザーボードとCPU、中央にメモリソケット、右上には光学ドライブなどを搭載できるベイ、その下にHDDベイが配置されています。


ミニタワー型の筐体を採用しているだけあって、内部のスペースはすごく余裕がありますね。 これなら拡張作業も簡単に行うことができます。

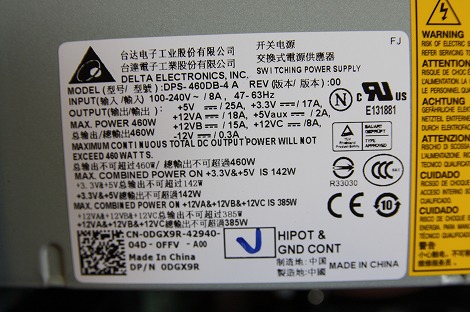

左上には電源が配置されています。最大出力は460W。よほど特殊な使い方をしない限り、十分な容量だと思います。

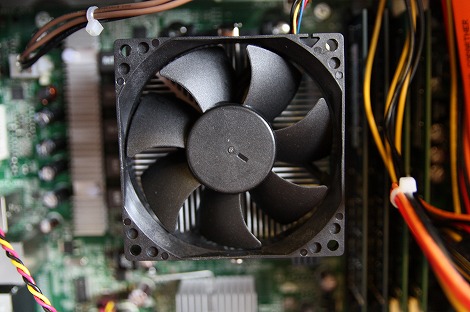

電源の奥にはマザーボードが配置されています。中央にCPU冷却ファン、右にはメモリソケットが見えます。

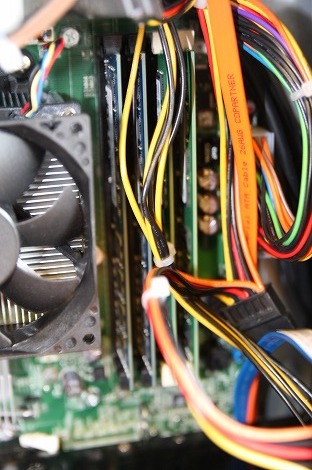

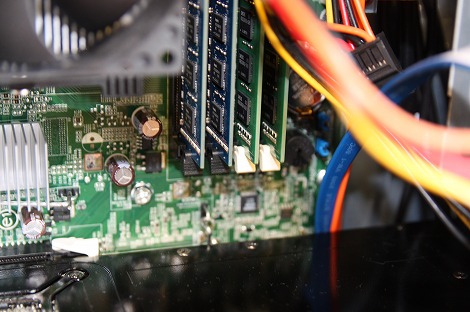

このStudio XPS 7100には、4つのメモリモジュール(4GBx2, 2GBx2)が組み込まれており、合計12GBのメモリを使用できます。

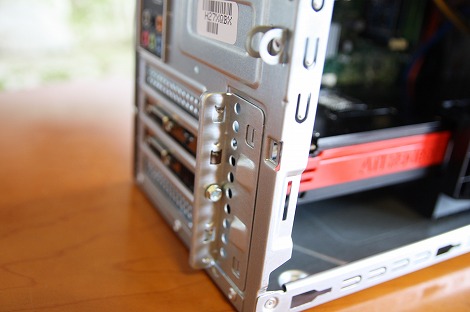

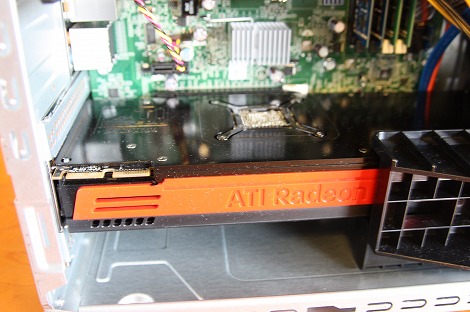

左下は拡張スロットエリアです。ATI Radeonのグラフィックボードが差し込まれています。

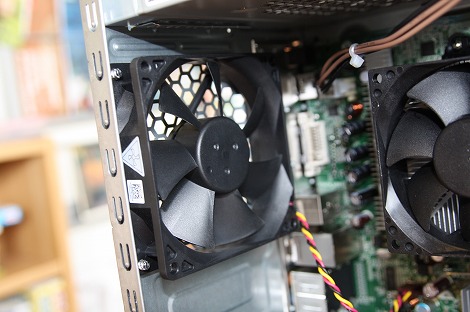

背面部にはファンが配置されています。

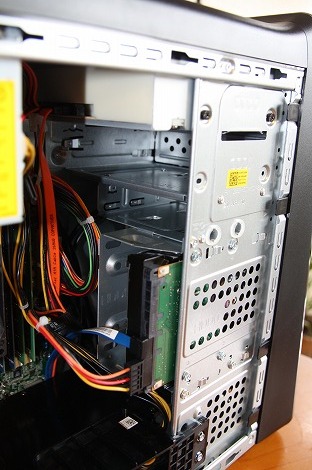

右上の一番上には光学ドライブが配置されています。その下は空きベイです。ここに他の光学ドライブなどを増設することができます。

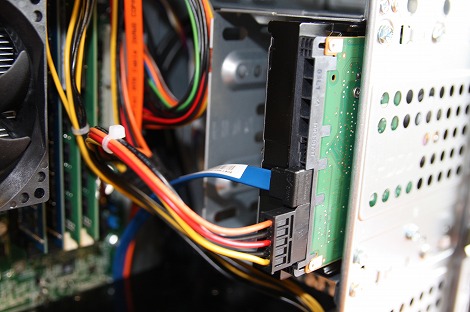

その下にある緑の縦置きのデバイスはHDDです。この左横に空きベイが設定されてるため、HDDを増設できます。
