DELL XPS 8300 レビュー 背面部

ここでは、XPS 8300の背面部について見ていきます。

背面部の上段部分の左側に電源コネクタが配置されています。電源ケーブルを接続する場所ですね。上段部分の右側には排気ファンが配置されており、筐体内部の熱せられた空気を排出します。

その下にある緑色のランプは電源装置診断ライトです。電源を使用できる状態にある場合にはランプが点灯します。

次に背面部の中段を見てみましょう。

左側に背面パネルコネクタが、右側に排気口が配置されています。


一番上には、S/PDIFコネクタが配置されています。このコネクタには、デジタルオーディオ用にオプティカルデジタルケーブルを接続します。その下には、HDMIコネクタ配置されていますが、このXPS 8300には、グラフィックカードを別途搭載しているため、このネクタは使用することができません。したがって、カバーで覆われています。

その下に、eSATA端子×1、USB 2.0端子×2が配置されています。さらにその下にはVGA映像出力端子が配置されていますが、こちらもカバーで覆われており使用できなくなっています。その下には、USB2.0端子×2、ネットワークコネクタ×1が配置されています。XPS 8300に搭載されているネットワークコネクタは、ギガビットネットワークに対応しているので、自宅でギガビット環境を構築している場合は高速ネットワークを活用できます。

XPS 8300には、USB 2.0端子が合計8個(背面4個、前面2個、上面2個)搭載されています。

その下には、オーディオ関係の6つのコネクタが配置されています。それぞれの役割は次のとおり。

上段左	サイトL/Rサラウンドコネクタ(銀色)-サラウンドスピーカーを接続します。
上段中	リアL/Rサラウンドコネクタ(黒)-マルチチャネル対応サウンドスピーカーを接続します。
上段右	センター/サブウーハーコネクタ(橙色)-サブウーハーを接続します。
下段左	マイクコネクタ(ピンク)-マイクを接続します。
下段中	ライン出力コネクタ(緑)-ヘッドフォンやアンプ内蔵型スピーカーを接続します。
下段右	ライン入力コネクタ(青)-カセットプレーヤーやCDプレーヤーなどを接続します。

その下には、拡張カードスロットが配置されています。PCIまたはPCI Expressカードを増設することができます。


XPS 8300には、拡張カードスロットとして、PCI Express×16が1つ、PCI Express×1が3つ装備されています。

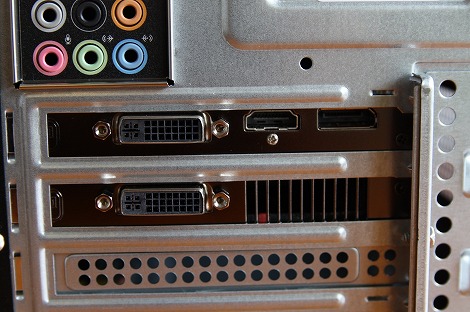

今回導入した構成では、ATI Radeon(TM) HD 5770 1GB を搭載しています。搭載しているコネクタは、HDMI×1、DVI×2、DisplayPort×1です。

DVI端子は、一般的に使用されているデジタル端子です。HDMI端子は、普及の進んだデジタル端子。液晶テレビなどに接続して高画質な画像を表示することができます。HDMIケーブル一本だけで音声と映像の両方をやりとりできるので、接続に手間がかかりません。DisplayPortは、DVIの後継を狙った映像出力端子ですが、まだそれほど普及しているとは言えない状態です。なので、主にDVI端子かHDMI端子を使用してモニタと接続することになると思います。

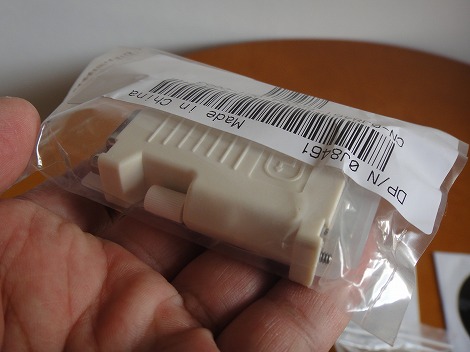

なお、この構成では、従来からあるVGA端子が使用できませんが、同梱されている変換アダプタを使用すればVGA端子を使用できるようになります。モニタ側にVGA端子しかない場合、この変換アダプタを使用して接続します。
