DELL Inspiron 580 レビュー 背面部

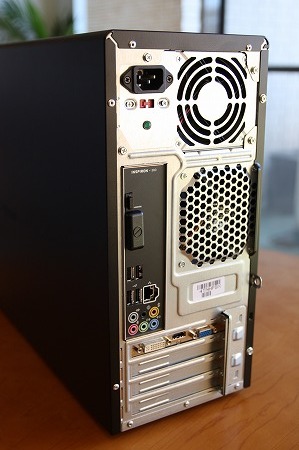

ここでは、Inspiron 580の背面部について見ていきます。

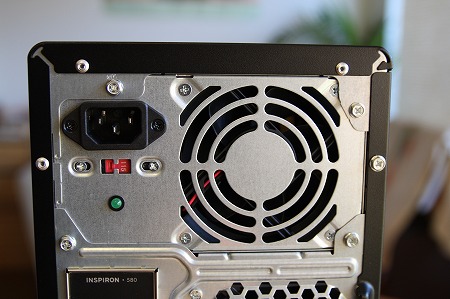

背面部の上段部分の左側に電源コネクタが配置されています。電源ケーブルを接続する場所ですね。上段部分の右側には排気ファンが配置されており、筐体内部の熱せられた空気を排出します。

その下にある赤色のスイッチは電圧セレクタスイッチです。定格電圧を選択するときに使用します。さらに下にある緑色のランプは電源装置診断ライトです。電源を使用できる状態にある場合にはランプが点灯します。


次は背面部の中段を見てみましょう。


左側に背面パネルコネクタが、右側に排気口が配置されています。配置されているコネクタは、USB 2.0端子×4とネットワークコネクタ。Inspiron 580に搭載されているネットワークコネクタは、ギガビットネットワークに対応しているので、自宅でギガビット環境を構築している場合は高速ネットワークを活用できます。

その下には、オーディオ関係の6つのコネクタが配置されています。それぞれの役割は次のとおり。

上段左	サイトL/Rサラウンドコネクタ(銀色)-サラウンドスピーカーを接続します。
上段中	リアL/Rサラウンドコネクタ(黒)-マルチチャネル対応サウンドスピーカーを接続します。
上段右	センター/サブウーハーコネクタ(橙色)-サブウーハーを接続します。
下段左	マイクコネクタ(ピンク)-マイクを接続します。
下段中	ライン出力コネクタ(緑)-ヘッドフォンやアンプ内蔵型スピーカーを接続します。
下段右	ライン入力コネクタ(青)-カセットプレーヤーやCDプレーヤーなどを接続します。

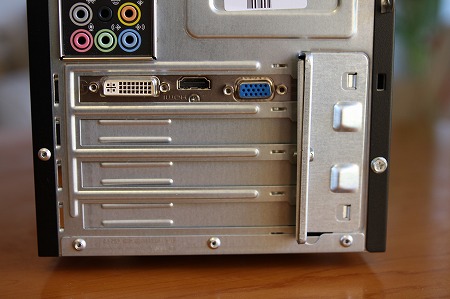

その下には、拡張カードスロットが配置されています。PCIまたはPCI Expressカードを増設することができます。


このInspiron 580には、拡張カードスロットとして、PCI Express×16が1つ、PCI Express×1が2つ、PCIが1つ装備されています。

今回導入した構成では、PCI Express×16接続のグラフィックカードNVIDA GeForce G310 512MBを搭載しています。したがって、空きスロットはPCI Express×1が2つ、PCIが1つの合計3つです。




NVIDA GeForce G310には、モニタに接続するための3つの出力端子が搭載されています。左から、 DVI端子、HDMI端子、VGA端子です。

DVI端子は、一般的に使用されているデジタル端子です。HDMI端子は、普及の進んだデジタル端子。液晶テレビなどに接続して高画質な画像を表示することができます。HDMIケーブル一本だけで音声と映像の両方をやりとりできるので、接続に手間がかかりません。VGA端子は古くからあるアナログ端子です。画像のきれいな順に並べると、HDMI＞DVI＞VGAという順になります。接続するモニタにどの端子が設定されているのかに応じて、使用する端子を決定することができます。
