DELL Studio XPS 9100 レビュー 背面部

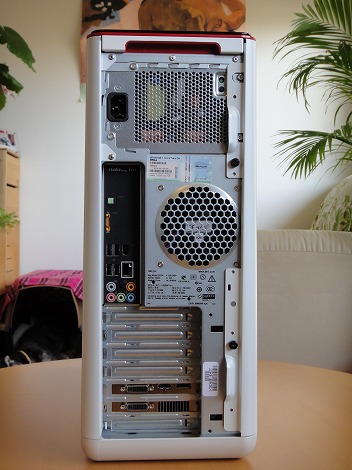

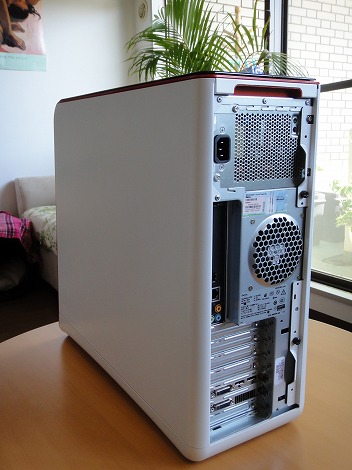

ここでは、Studio XPS 9100の背面部について見ていきます。

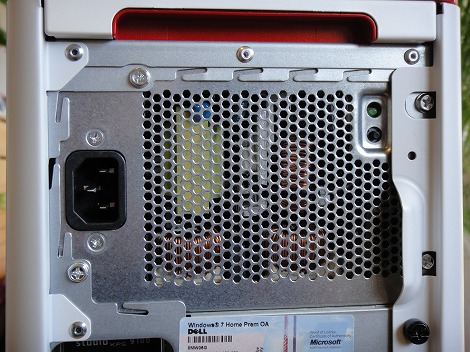

背面部の上段部分の左側に電源コネクタが配置されています。電源ケーブルを接続する場所ですね。上段部分の右側にある緑色のランプは電源装置診断ライトです。電源を使用できる状態にある場合にはランプが点灯します。

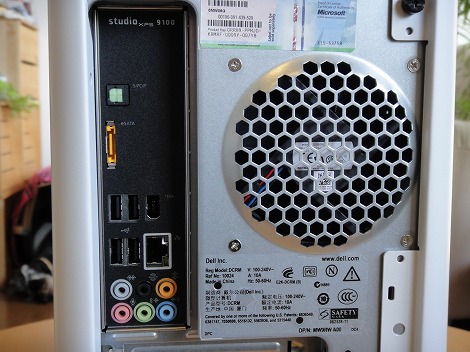

次に背面部の中段を見てみましょう。

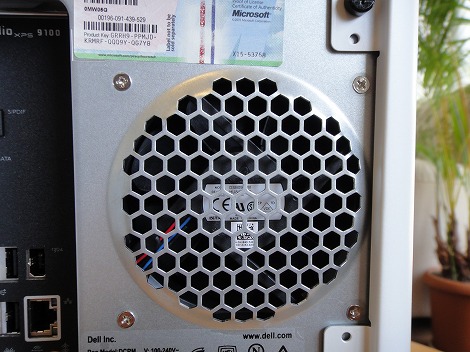

左側に背面パネルコネクタが、右側に排気口が配置されています。

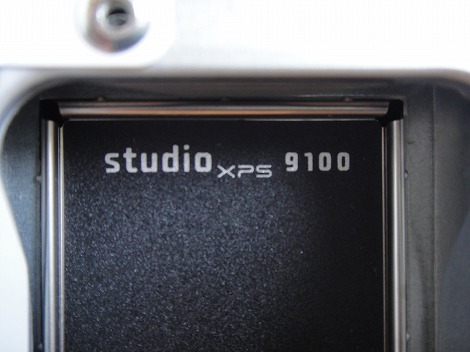

背面パネルコネクタの一番上には、「Studio XPS 9100」が印字されています。

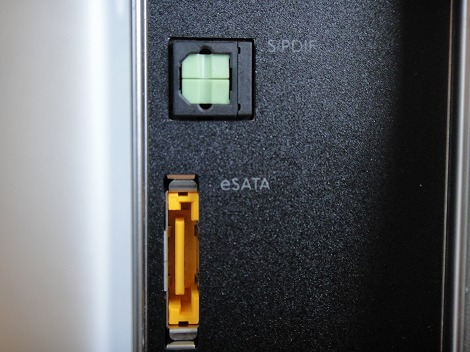

一番上には、S/PDIFコネクタが配置されています。このコネクタには、デジタルオーディオ用にオプティカルデジタルケーブルを接続します。その下には、eSATA端子が配置されています。

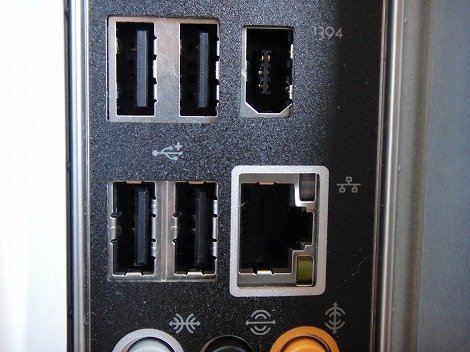

その下に、USB 2.0端子×4、ネットワークコネクタ×1、IEEE1394端子×1が配置されています。Studio XPS 9100に搭載されているネットワークコネクタは、ギガビットネットワークに対応しているので、自宅でギガビット環境を構築している場合は高速ネットワークを活用できます。


その下には、オーディオ関係の6つのコネクタが配置されています。それぞれの役割は次のとおり。

上段左	サイトL/Rサラウンドコネクタ(銀色)-サラウンドスピーカーを接続します。
上段中	リアL/Rサラウンドコネクタ(黒)-マルチチャネル対応サウンドスピーカーを接続します。
上段右	センター/サブウーハーコネクタ(橙色)-サブウーハーを接続します。
下段左	マイクコネクタ(ピンク)-マイクを接続します。
下段中	ライン出力コネクタ(緑)-ヘッドフォンやアンプ内蔵型スピーカーを接続します。
下段右	ライン入力コネクタ(青)-カセットプレーヤーやCDプレーヤーなどを接続します。

背面下部には、拡張カードスロットが配置されています。PCIまたはPCI Expressカードを増設することができます。

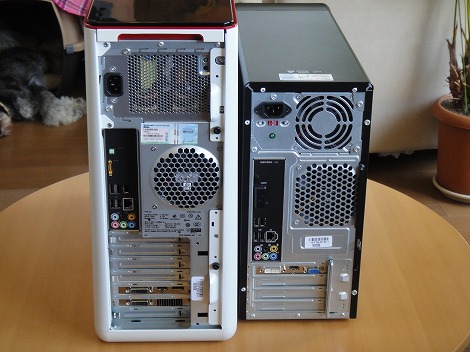

Studio XPS 9100には、拡張カードスロットとして、PCI Express×16が1つ、PCI Express×8が1つ、PCI Express×1が4つ、PCIが1つの合計7つが装備されています。これは、同じStudio XPSシリーズの下位モデルであるStudio XPS 7100の拡張用スロットがPCI Express x16 (1)、 PCI Express x1 (2)、PCI (1)の合計4つなのに比べ、3つ多くなっています。

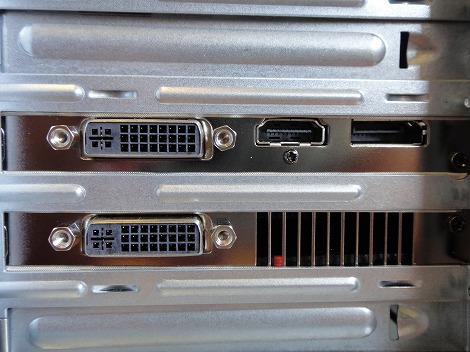

この構成では、ATI Radeon(TM) HD 5870 1GB を搭載しています。使用できるコネクタは、HDMI×1、DVI×2、DisplayPort×1です。

DVI端子は、一般的に使用されているデジタル端子です。HDMI端子は、普及の進んだデジタル端子。液晶テレビなどに接続して高画質な画像を表示することができます。HDMIケーブル一本だけで音声と映像の両方をやりとりできるので、接続に手間がかかりません。DisplayPortは、DVIの後継を狙った映像出力端子ですが、まだそれほど普及しているとは言えない状態です。なので、主にDVI端子かHDMI端子を使用してモニタと接続することになると思います。
